Térszkennerek alkalmazása BIM-alapú építési projektek során
BIM ELŐREHALADÁS MONITORING ÉS KIVITELEZÉS ELLENŐRZÉS
Egyre többször felmerülő igény az építőipari kivitelezések során, hogy az adott fázisokról legyen egy állapotfelvétel, amiről meg lehet állapítani, hogy az egyes szerkezeti elemek valóban a tervek szerint lettek-e megépítve, illetve, hogy egyáltalán beépítésre kerültek-e már vagy még sem? Mivel általában összetett és akár nagy kiterjedésű épületekről vagy létesítményekről van szó, erre a feladatra ideális megoldás a lézerszkenner technológia, melynek segítségével rövid idő alatt nagyon részletes és pontos adatokat tudunk gyűjteni. Az alábbiakban egy ilyen munkafolyamatot fogunk bemutatni, érintve a terepi és irodai munkarészeket egyaránt.
Terepi adatgyújtás – Cyclone Field

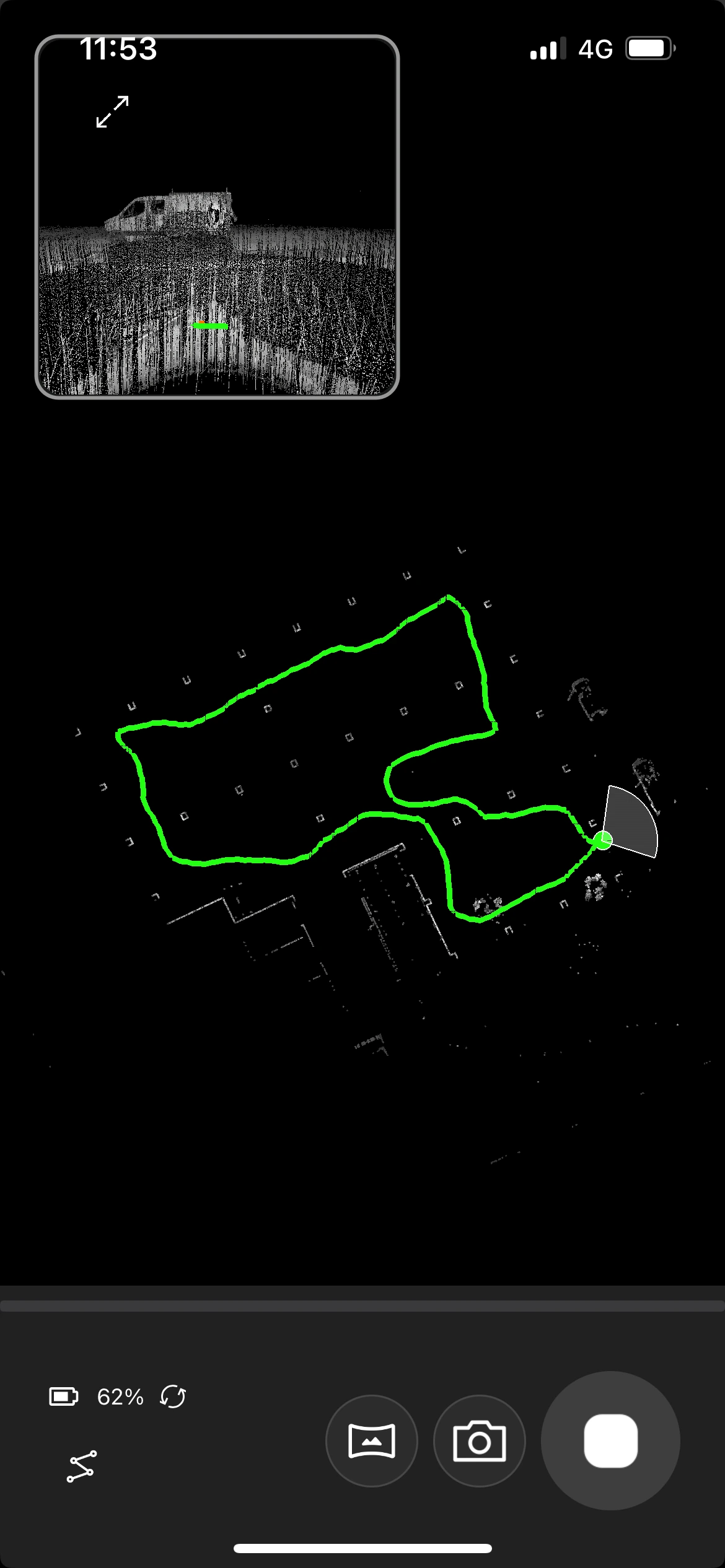

A felmérés a Leica BLK2GO kézi mobil szkennerrel készült, amellyel a megközelítőleg 1.600 m2 alapterületű szerkezet terepi szkennelése mindössze 20 perc alatt elkészült. A rögzített adatok a mérés során valós időben nyomonkövethetők egy telefon vagy tablet kijelzőjén, a Cyclone Field 360 applikáción keresztül. Ezáltal könnyedén tudjuk ellenőrizni, hogy mi az, amit már felmértünk és hol vannak esetleg még kimaradt részletek.
Emellett az egyes különálló sétákból származó pontfelhőket is egyből, a terepen össze tudjuk illeszteni a Field mobilalkalmazást használva. Ez különösen hasznos, hiszen ezáltal az irodai pontfelhő regisztrációs teendőink minimalizálhatók. Figyeljünk rá, hogy a séták között legyen átfedés a pontfelhőben, így azok egyszerűen illeszthetők egymáshoz kihelyezett illesztőpontok nélkül is.
Pontfelhő elemzés – Field 360, Cyclone Register & 3DR
Amennyiben a projekt megkívánja, lehetőség van a pontfelhőt EOV, vagy bármilyen más, tetszőleges koordináta-rendszerbe georeferálni akár már a terepen, a Field 360 applikáció segítségével. Emellett később, az irodában a REGISTER 360 PLUS asztali szoftver is lehetőséget ad a koordináta-transzformációra. Ebben az esetben erre nem volt szükség, mivel a rendelkezésre álló 3D IFC modell EOV rendszerben lett létrehozva, az elemzés során pedig a pontfelhő került elmozgatásra a tervezett állapothoz – a Cyclone 3DR kiértékelő modulban.
A feladat pontfelhő és a 3D terv közötti eltérések kimutatása, illetve egy állapotjelentés a készültség aktuális helyzetéről. Erre a Cyclone 3DR szoftverben került sor a következők szerint.

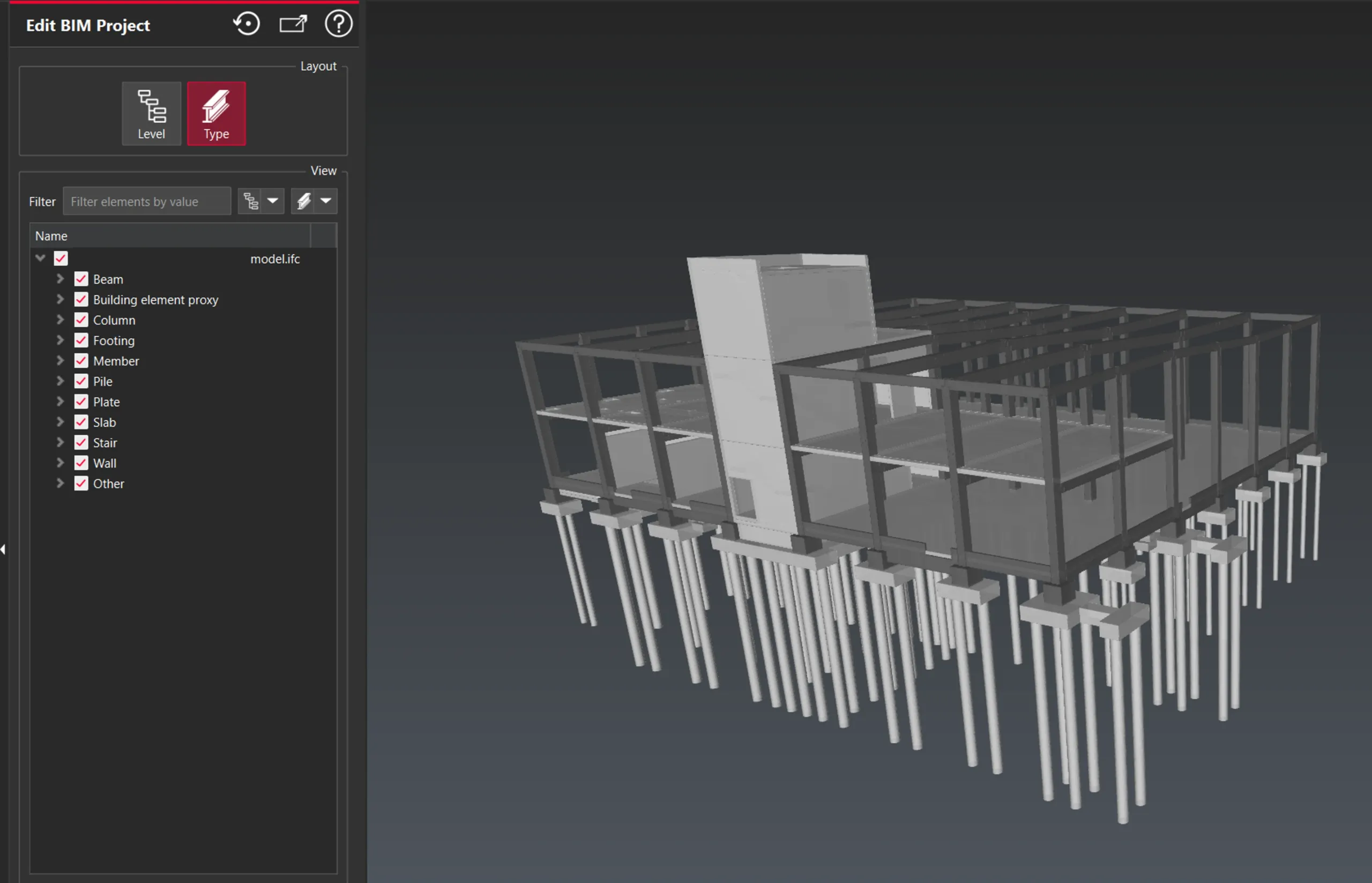

Az első lépés a terv szükséges elemeinek leválogatása az elemzéshez, típus (IFC osztály) vagy az épület szintjei szerint.

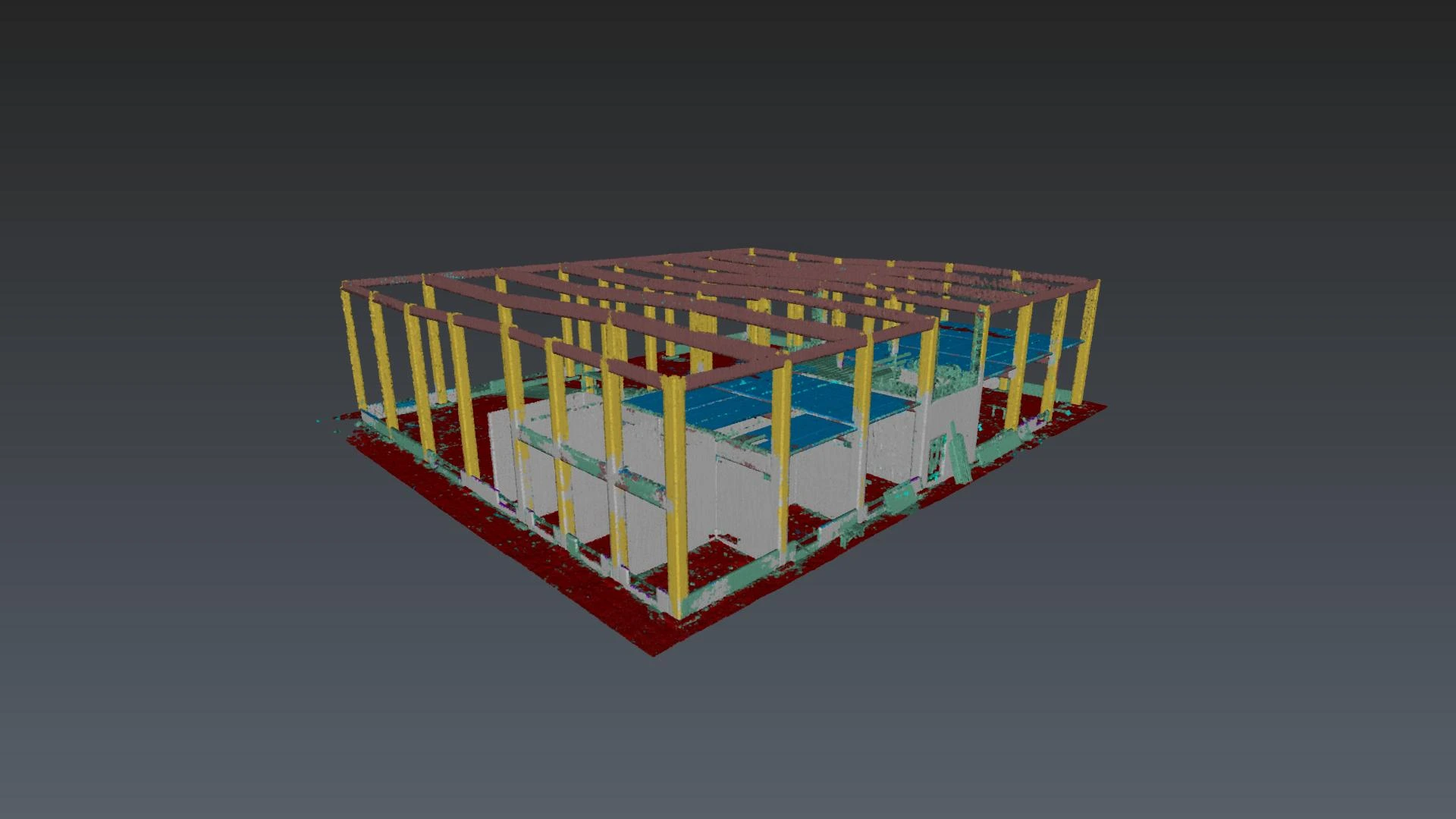

A Cyclone 3DR szoftver rendelkezik beépített AI alapú pontfelhő osztályozási eljárással, amit lefuttatva az alkalmazás automatikusan különböző osztályokra tudja bontani a pontfelhőt. Ilyen lehet például egy egyszerűbb osztályozás, amivel a mozgó objektumokat (pl. emberek, járművek) automatikusan leválogathatjuk.
Ha egy részletesebb osztályozást futtatunk, akkor annak eredményét felhasználhatjuk a pontfelhő és a BIM modell összevetése, azaz az előrehaladás monitoring során, ahol az osztályozási információnak köszönhetően nagyobb megbízhatósággal tudja összeegyeztetni a szoftver a pontfelhő egyes részeit az azoknak megfelelő IFC elemekkel.

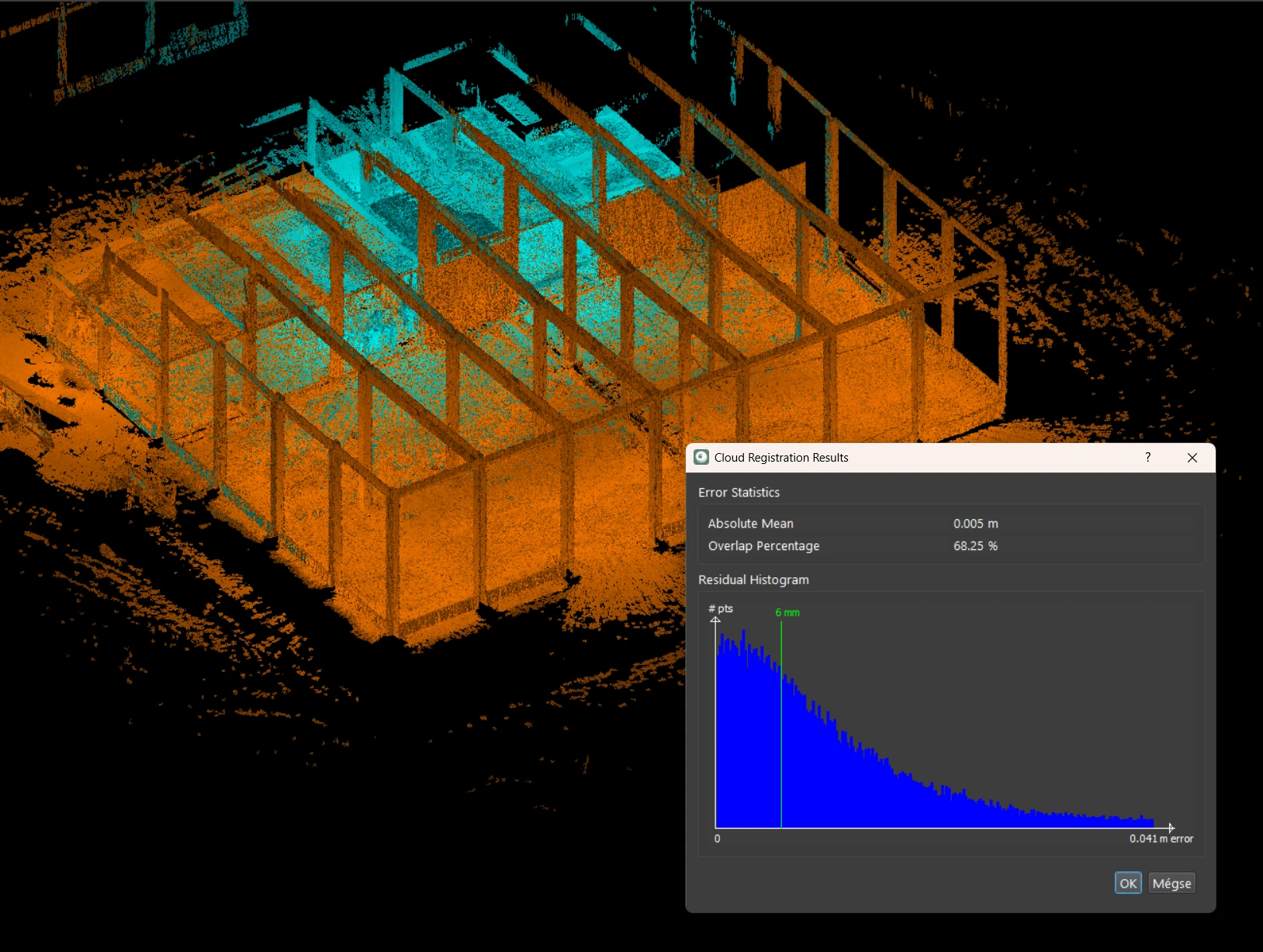

A korábban leírtak alapján a következő lépésben a pontfelhő transzformálásra került az IFC modell helyére. Ezt az úgynevezett „Best Fit” vagy legjobb illeszkedés elve alapján kalkulálja a szoftver.

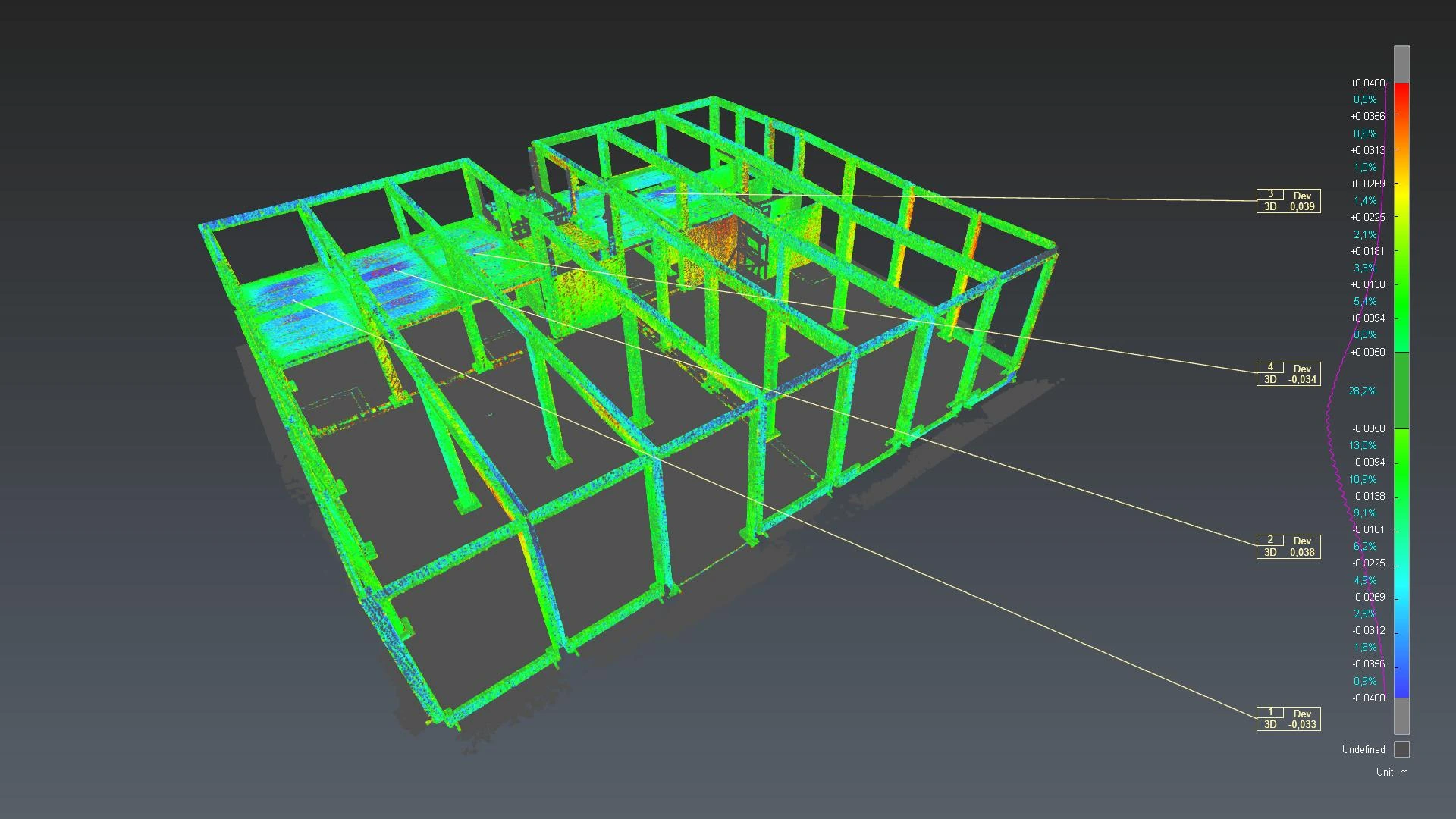

Így már összehasonlítható a megvalósult és a tervezett állapot a Pontfelhő vs IFC funkció segítségével, mely 3D-ben vetíti egymásra a kétféle bemenő adatot és a kapott eltérések alapján színezi azt. A színskála tetszés szerint módosítható, emellett tetszőlegesen lekérhetők egyes pontokon a különbségek pontos értékei is.

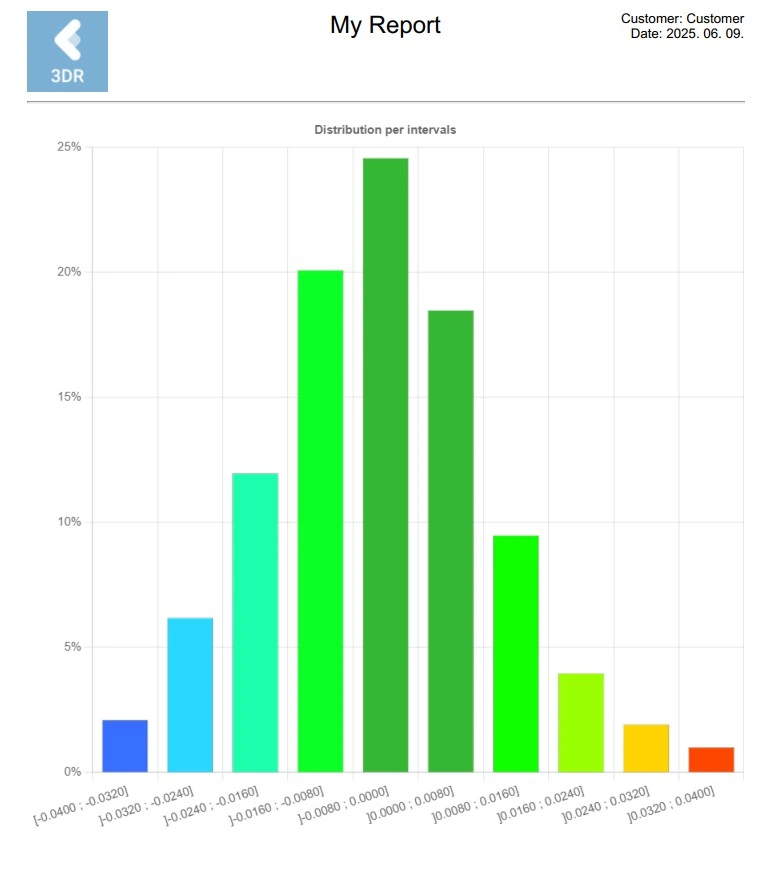

Nemcsak 3D-s megjelenítésben, hanem grafikonos ábrázolás formájában is készíthető egy statisztikai kimutatás a különbségekről.
Végezetül a BIM Progress Monitoring, másszóval az előrehaladás nyomonkövetés futtatásával készíthető egy kimutatás, hogy mely elemek vannak már készen, csak részben megépítve, vagy még egyáltalán nem kivitelezett állapotban.
Ezeket az adatokat lehetőség van beágyazni egy PDF dokumentumba, vagy ha nem szeretnénk a 3D megjelenítés nyújtotta szabadságról lemondani, akkor a Cyclone 3DR Viewer, ingyenes megtekintő alkalmazással azt bárkinek átadhatjuk. Ezenfelül BCF formátumban tudjuk exportálni az eredményt, amivel BIM-es szoftverekbe tudjuk azt integrálni, és a továbbiakban felhasználni.
A leírt folyamat lépéseit videós formában megtekinthetitek az alábbi lejátszási listán:
