A sebességtől a precizitásig
ISMERD MEG A DISTO PLAN SMART ROOM APP ÁTLÓ FUNKCIÓJÁT
A helyiségek elrendezésének pontos rögzítése kritikus feladat az építészek, belsőépítészek, padlóburkolók, festők és bárki számára, aki felújításban vesz részt. A helyiségek világos és megbízható dokumentációjának létrehozása elengedhetetlen. Ez a feladat hagyományos felméréssel elvégezve időigényes, különböző hibáknak kitett, különösen összetett helyiségek vagy szabálytalan alaprajzok esetében.
A Leica DISTO Plan alkalmazás legújabb fejlesztéseivel ez a folyamat drámaian leegyszerűsödik. A SmartRoom funkció lehetővé teszi teljes alaprajzok létrehozását egyszerűen a helyiségben való sétálással és a falak egymást követő, sorrendben történő mérésével. Az alkalmazás automatikusan kiszámítja a falak hosszát és a közöttük lévő szögeket a DISTO integrált IMU érzékelőjének használatával. Az új Átló funkció tovább finomítja a rögzített geometria pontosságát, és lehetővé teszi a falak elhelyezkedésének és a bezárt szögek magabiztos ellenőrzését és validálását.
Az alábbiakban bemutatjuk, hogyan segít ez az új munkafolyamat megbízható és részletes alaprajzok létrehozásában – gyorsan, intuitív módon és minimális erőfeszítéssel.
Komplex alaprajzok automatikus létrehozása
Egyetlen szoba alaprajzi felmérése egyszerűnek tűnik – amíg szembe nem kerülünk a gyakorlatban sűrűn előforduló kihívásokkal, mint a szabálytalan geometria (ferde falak, nem derékszögű találkozások), mérési/dokumentálási hibaforrások (különösen kézi vázlatok és kézzel írott jegyzetek esetén), valamint a visszaellenőrzés nehézségei (pl. annak ellenőrzése, hogy a falak derékszögűek-e vagy hogy a méretek valóban megfelelnek-e a valóságnak).
Egy pontos digitális alaprajz elkészítése több időt vehet igénybe a vártnál, és a kisebb pontatlanságok és mérési hibák is problémákhoz vezethetnek a tervezés vagy kivitelezés során. Amikor a helyiség összetettebbé válik, ezek a kihívások hatványozódnak.

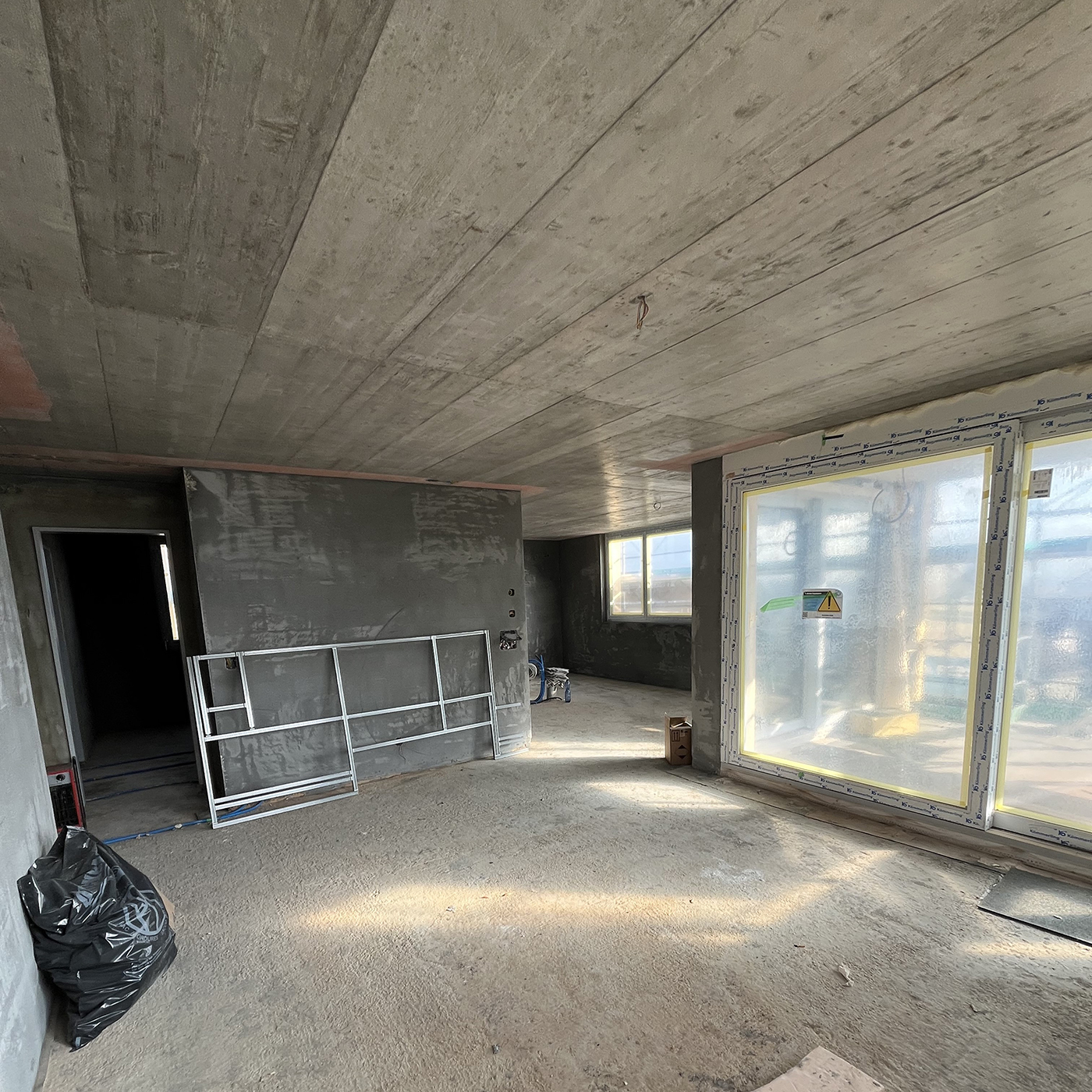

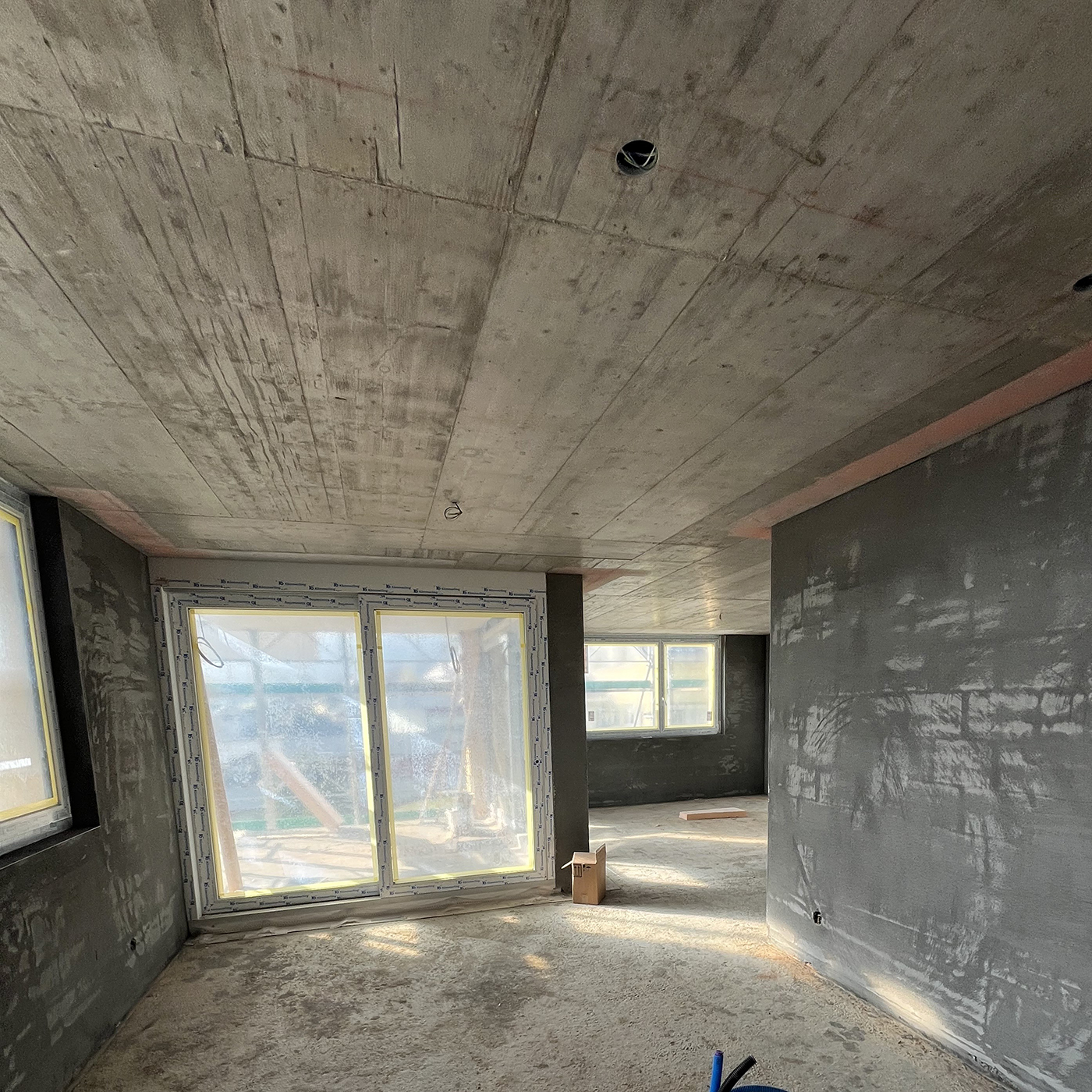

Valós helyzet a helyszínen – nappali egybenyitott terekkel
Megoldás – Smart Room és Átló funkció
A beépített IMU technológiának köszönhetően az alkalmazott Leica DISTO lézertávmérőben (a D2 modelltől felfelé) a Smart Room applikáció lehetővé teszi, hogy mérés közben a szoftver használatával rajzoltass helyiségtervet: a vázlatkészítés / manuális skiccelés helyett az alkalmazás automatikusan elkészíti a helyiség alaprajzát a helyszínen végzett távmérések és a valós szögértékek alapján.
De mi is az az IMU és miért van rá szükség?
Az IMU (inerciális mérőegység) egy kis érzékelő-modul, amely három gyorsulásmérőt és három, derékszögben elhelyezett giroszkópot egyesít. A gyorsulást és a szögelfordulást méri az X, Y és Z tengelyek mentén. A DISTO esetében ez lehetővé teszi az eszköz számára, hogy érzékelje, hogyan tartják, forgatják és mozgatják az egyes mérések során az eszközt. Ez a Smart Room funkció lelke, mellyel így automatikusan vehetjük fel az alaprajzot: az alkalmazás számára bemeneti adatként ismert lesz az egyes fal-szegmensek hossza (lézeres mérés), valamint a bezárt szögértékek, amelyek falszakaszról falszakaszra haladva állnak elő. Így válik lehetővé a szoba alakjának pontos rekonstruálása manuális rajzolás és mérőszalag használata nélkül.
A mérés menete
Válaszd a Smart Room lehetőséget a DISTO Plan alkalmazásban, és kezdd el rögzíteni a szoba alakját falszakaszról falszakaszra haladva, az óramutató járásával megegyező vagy azzal ellentétes irányban. Minden mért távolság közvetlenül átkerül az alkalmazásba, amely egyidejűleg rögzíti az eszköz elfordulásait az IMU segítségével. Ez azt jelenti, hogy az alkalmazás nemcsak a fal hosszával kalkulál, hanem azzal is, hogy az hogyan helyezkedik el az előzőhöz képest. Ennek eredményeként az alkalmazás automatikusan generálja a megfelelő helyiségkörvonalat, azaz az alaprajzot – nincs szükség manuális vázlatkészítésre.
Az falak mérésének elvégzése után az alkalmazásban azonnal rendelkezésre áll a helyiségterv, amely készen áll a 2D-s vagy 3D-s megtekintésre és további szerkesztésre. Egy egyszerű függőleges méréssel hozzáadható a szoba belmagassága, amelyet az alkalmazás automatikusan illeszt. Ez lehetővé teszi a későbbi egyszerű 3D nézetre váltást.
Az Smart Room funkció eddig is rendkívül pontos helyiség-felméréseket biztosított a távolságmérés és a DISTO integrált IMU-érzékelőjének kombinálásával, így a legtöbb esetben az automatikusan generált alaprajz pontos és további beavatkozás nélkül használatra kész. Azonban a professzionális alkalmazásoknál, ahol az abszolút pontosság és a CAD-kompatibilis geometria elengedhetetlen, az új Átló funkció eddig nem látott szintre emeli a végeredményt.
Az Átló funkció segítségével ellenőrizheted a szoba valódi alakját, biztosítva, hogy a párhuzamosnak vagy merőlegesnek tűnő falak a valóságos állapotot tükrözzék, emellett megerősítheted vagy szükség esetén korrigálhatod a falak pozícióit, kiküszöbölve a körbejárás során felhalmozódó kisebb eltéréseket, végezetül finomhangolhatod a szabálytalan tereket, különösen ferde falak, összetett alaprajzok vagy régebbi épületek esetén, ahol semmi sem tökéletesen, a tervek kivitelezett.

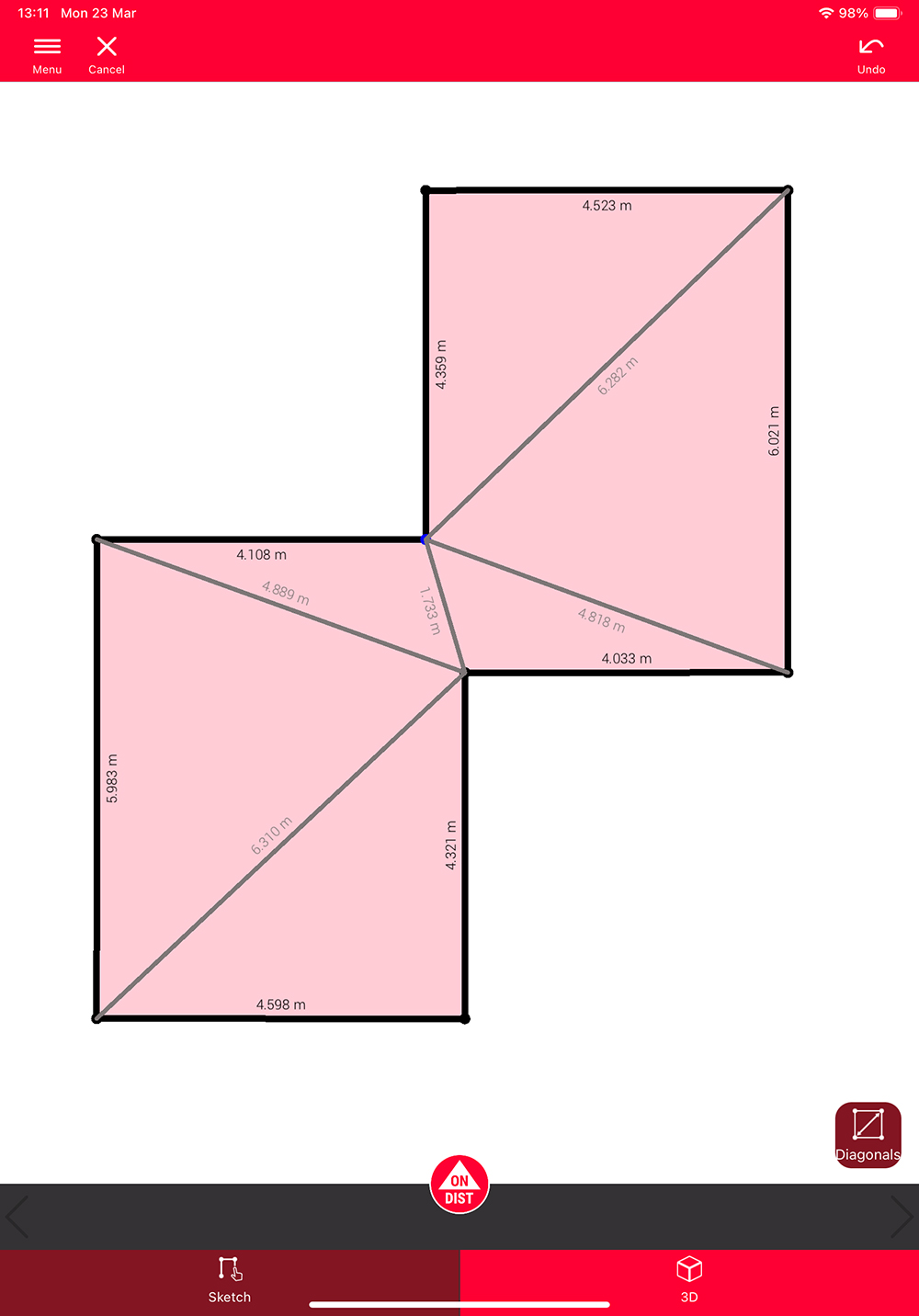

Az alkalmazás a Smart Room terv létrehozása után megfelelő átlókat javasol. Egyszerűen mérd meg őket, és a terv még nagyobb pontossággal újraszámításra kerül. A végeredmény ideális CAD-alapú munkákhoz vagy olyan esetekben, ahol minden milliméter számít.

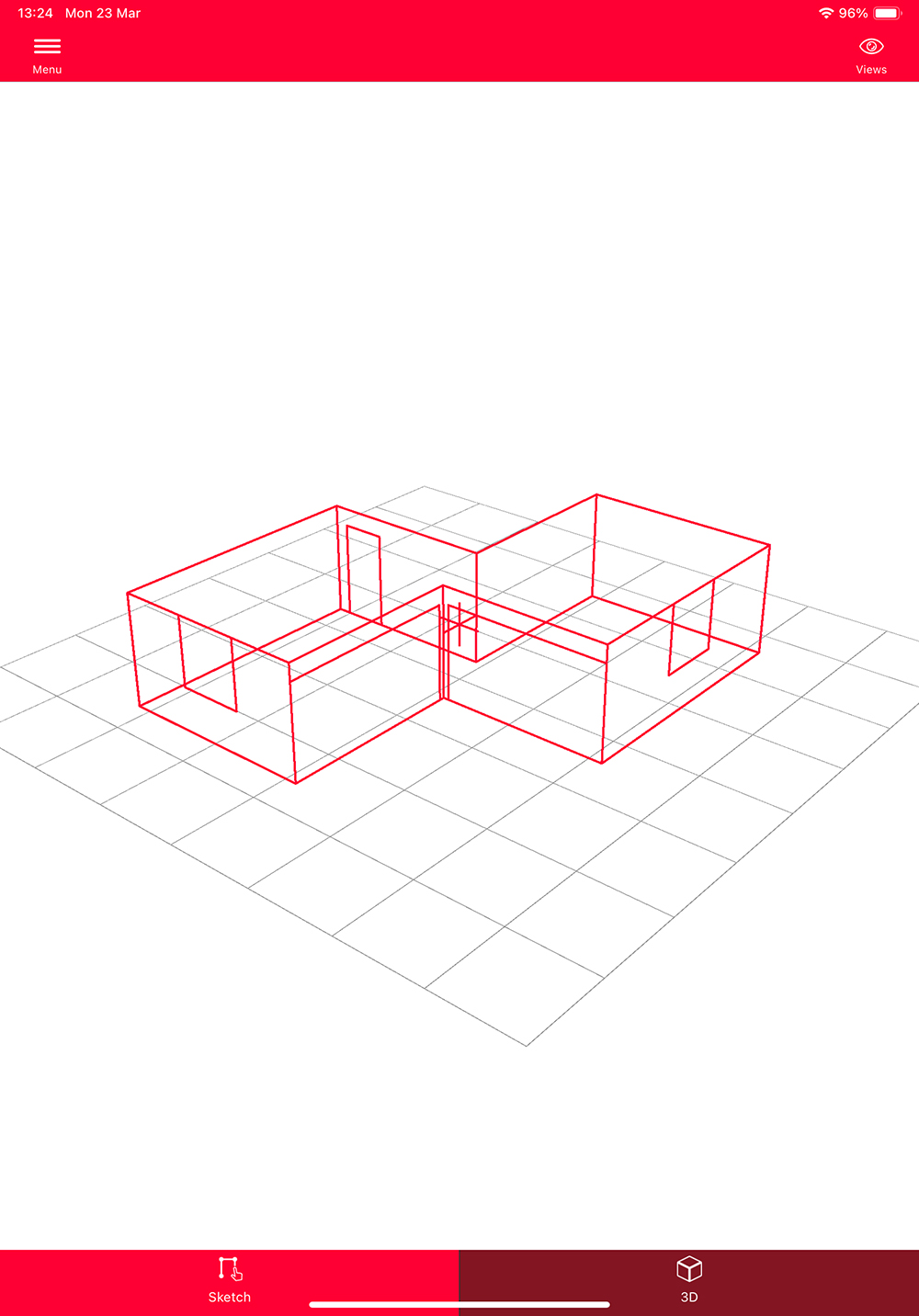

Alaprajzi és 3D nézet a DISTO Plan appban
A munkafolyamatban rejlő erő
A gyors, automatizált tervkészítést lehetővé tevő Smart Room és a magas szintű finomítást és végső felmérési pontosságot kínáló Átló funkció kombinálásával olyan végeredményt érhetsz el, amely nemcsak vizuálisan pontos, hanem geometriailag is ellenőrzött.
A Smart Room teljesen ingyenesen elérhető a DISTO Plan alkalmazásban, így az automatizált alaprajzkészítés mindenki számára garantált. Köszönhetően annak, hogy a legtöbb, a piacon jelenleg elérhető DISTO modell támogatja a funkciót, számos felhasználó azonnal profitálhat belőle. Az Átló opció hozzáadásával ez a már eleve hatékony munkafolyamat valóban professzionális szintű mérési megoldássá válik – gyors, pontos és maximálisan CAD-kompatibilis.
Készíts professzionális, jól strukturált PDF formátumú jegyzőkönyveket, melyek tartalmazzák a legfontosabb mérési adatokat (falhosszak, felületek, alapterületek, térfogatok, szögértékek stb.). Szabd személyre jegyzőkönyved fejlécét, és használd ezeket a PDF-eket akár professzionális árajánlatok gyors elkészítéséhez.

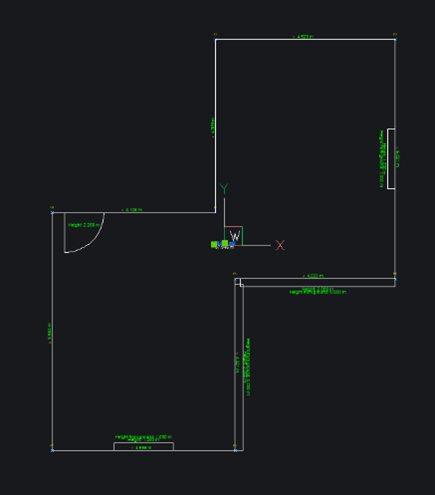

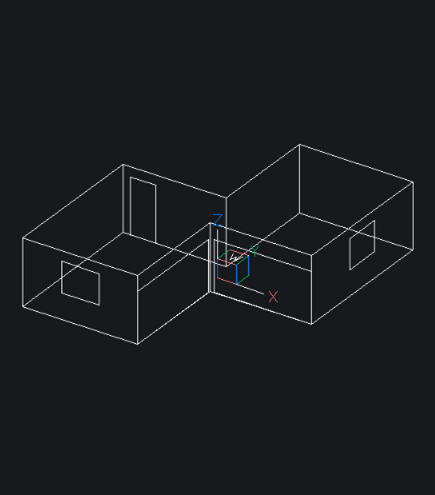

Exportáld adataid további feldolgozáshoz, tervezéshez a kívánt CAD-szoftverben, akár 2D, akár 3D adatként DWG vagy DXF formátumban. Könnyen be- és kikapcsolhatók a távolság-, kerület- vagy területfeliratok a részletesebb betekintés vagy a tisztább kép érdekében.
PDF és CAD exportok
Az eredeti angol nyelvű cikket itt olvashatod el.
