Pontfelhő megoldások: Reality Cloud Studio

Mi az a Reality Cloud Studio, vagy rövidítve RCS?

A Hexagon 2023-ban jelentette be az HxDR platform legújabb szolgáltatását a Reality Cloud Studio-t, mely felhőalapú 3D adatok tárolását, megjelenítését és megosztását hivatott kiszolgálni.

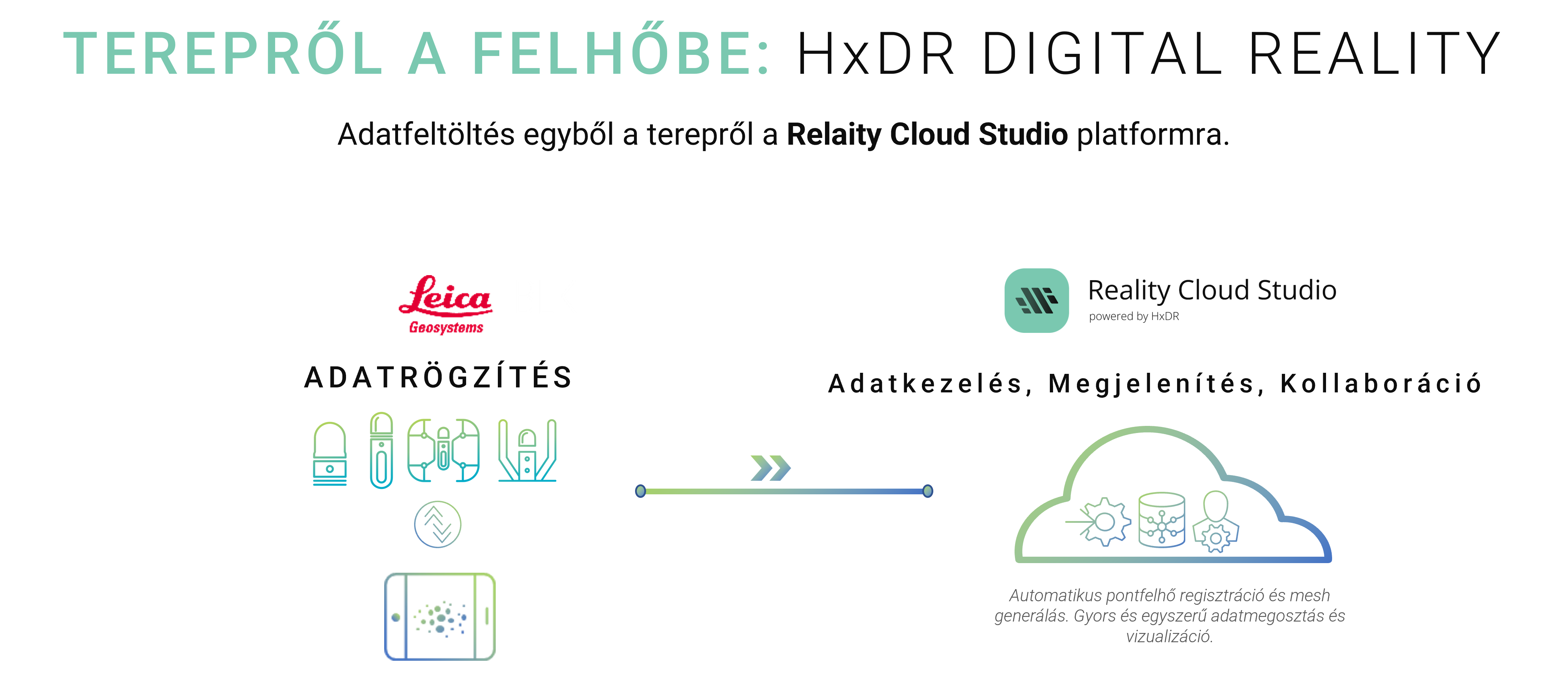

Az RCS egy olyan online, felhő alapú platform, ahova közvetlenül, már a felmérések helyszínéről tölthetünk fel és akár valós időben szinkronizálhatunk a különböző Leica lézerszkennerek által rögzített adatokat. Ezek lehetnek a statikus lézerszkennerek által rögzített álláspontok, vagy kinematikus szenzorokból származó állományok egyaránt.

Amennyiben nem rendelkezünk megfelelő internet eléréssel a terepen, vagy éppen nincs szükségünk az adatok azonnali szinkronizálására a felhőbe, ezt természetesen utólag is megtehetjük. Emellett nem csak nyers adatokat, hanem kész, regisztrált és tisztított pontfelhő állományokat is van lehetőségünk feltölteni. Hogy miért tennénk ezt, az alább kiderül.

Mire tudjuk használni az RCS-t?

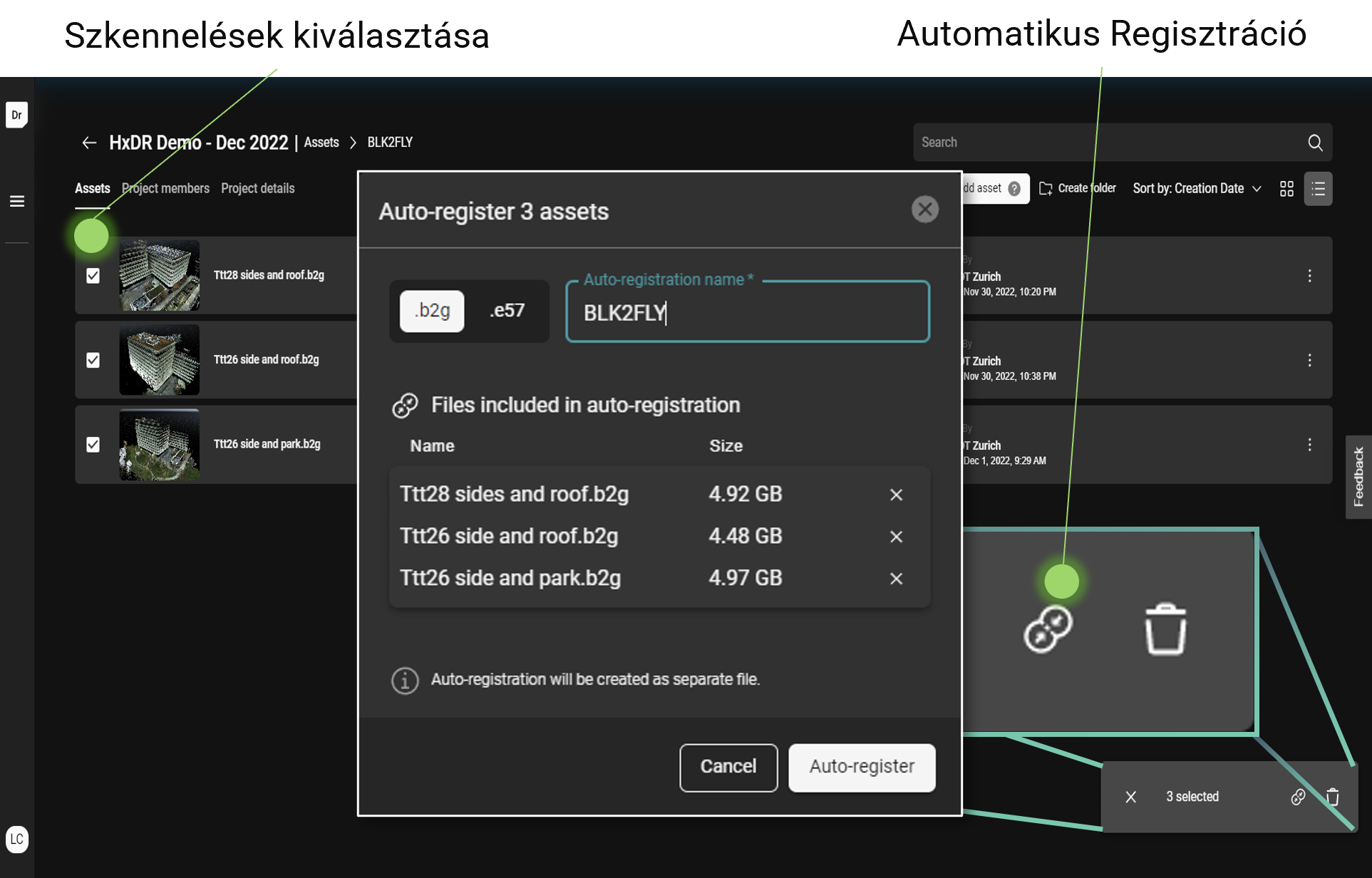

Ha feltöltöttünk egy olyan állományt, amelyben az álláspontok még nincsenek egymáshoz illesztve, akkor az RCS az automatikus pontfelhő regisztráció funkcióval ezt 100%-ban el tudja végezni helyettünk, ezzel ráfordított időt spórolva számunkra. Az elkészült, regisztrált pontfelhőt letöltve továbbíthatjuk megrendelőnk felé, vagy használhatjuk saját munkafolyamatainkban egyaránt.

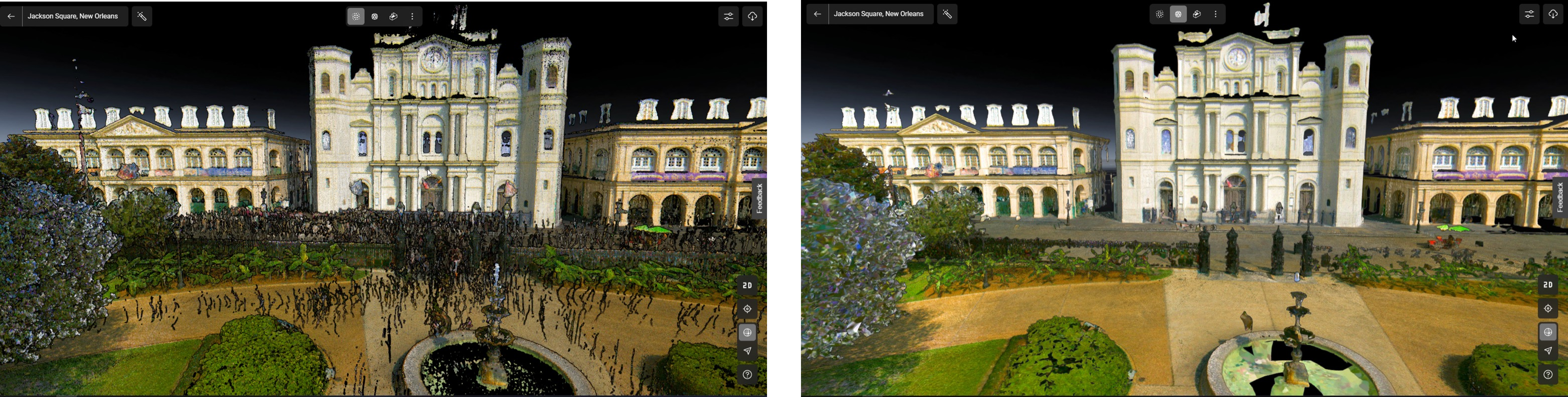

Ha már van egy regisztrált pontfelhő állományunk abból generáltathatunk automatikusan 3D térhálós felületmodellt, vagy másnéven mesh modellt is. A mesh modellek segítségével szebb, esztétikusabb megjelenítést érhetünk el, mint a pontfelhő esetében, hiszen itt folytonos felületet kapunk a ponthalmaz helyett. Emellett automatikusan kiszűrésre kerülnek a különböző zajok, mint például belesétáló emberekről vagy elhaladó járművekről leképződött pontok. A felületmodell szintén letölthető és használható további alkalmazásokban.

Azonban nem csak feltölteni és tárolni van lehetőségünk az adatokat, hanem meg is oszthatjuk ezeket másokkal, akár egyedi hozzáférési jogosultság beállításával. Sok esetben maga a pontfelhő is lehet egy végtermék, például egy műemlékvédelmi épület állapotrögzítése során. Ezen kívül a tervezési folyamatok során is nagy hasznát vehetjük, ugyanis a pontfelhőből való tervezéskor gyakran csak egy-egy metszetből történik maga a rajzolás, vagy modellezés. Abban az esetben, ha az adott metszetnézetből nem tudunk egyértelműen eldönteni valamit, akkor az RCS online felületén egyszerűen odanavigálunk, és 3D-ben vagy akár panorámakép nézetből is szemrevételezni tudjuk a helyszínt. Így nincs szükség a CAD programon belül a beállított metszetünket ki-be kapcsolgatni.

Mivel az egész adatbázisunk online tároljuk így nincs szükség programok telepítésére sem, ezáltal bármilyen platformról (Windows, Android, iOS) és eszközről (számítógép, telefon, tablet) elérjük őket. Minden egy internet böngészőből megoldható, egyszerű, jól átlátható és felhasználóbarát kezelőfelületen keresztül.

Funkciók

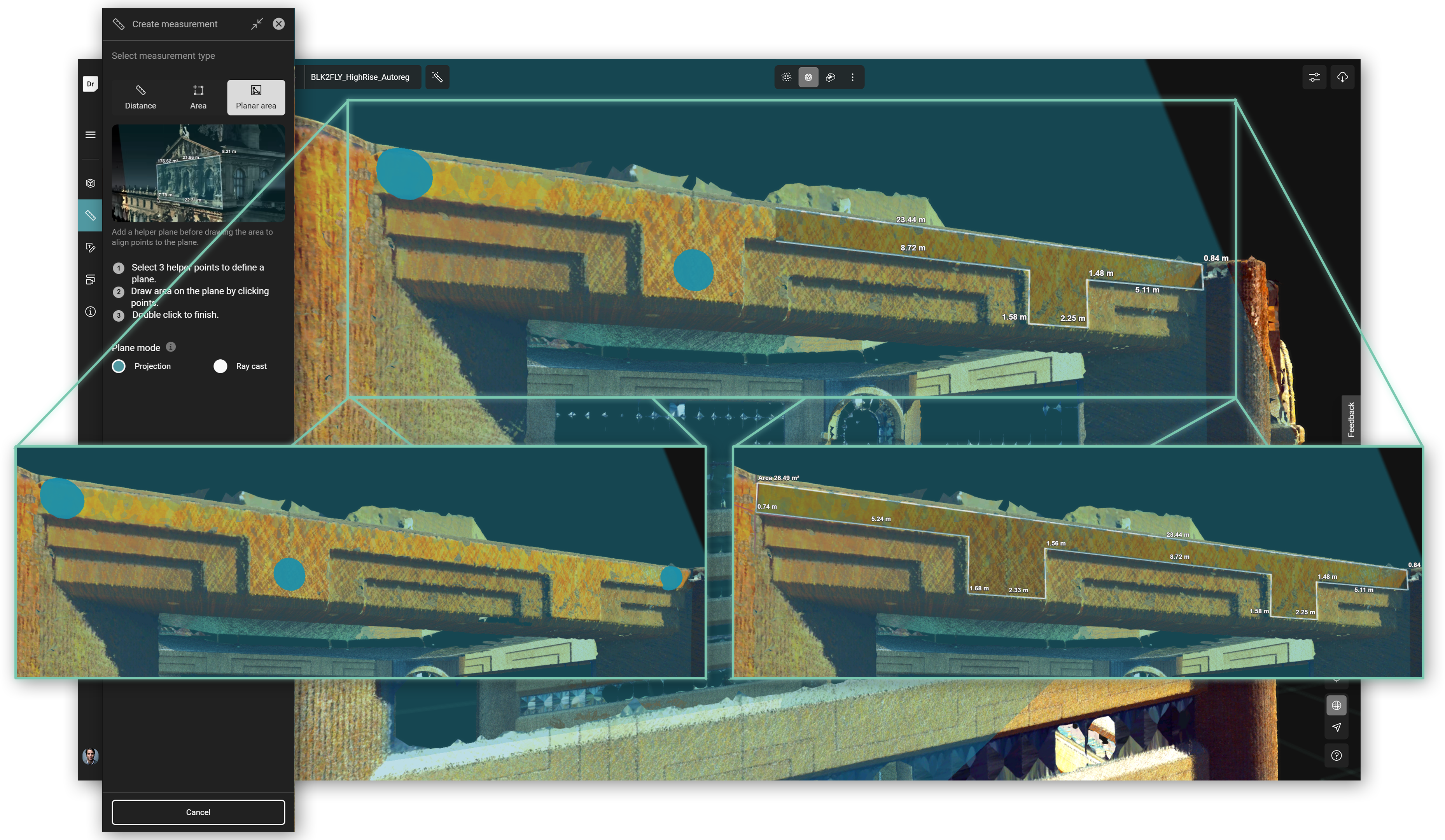

A feltöltött pontfelhőkben nem csak „nézelődni” van lehetőségünk, hanem akár távolság, vagy terület méreteket is le tudunk venni. Ehhez nagy segítség tud lenni a limit box funkció, amivel be tudjuk határolni a megjeleníteni kívánt területrészt vagy metszeteket is beállíthatunk. Ezeket, valamint a méreteket is el tudjuk menteni, így később újra fel tudjuk használni, egyszerűen előhívhatók.

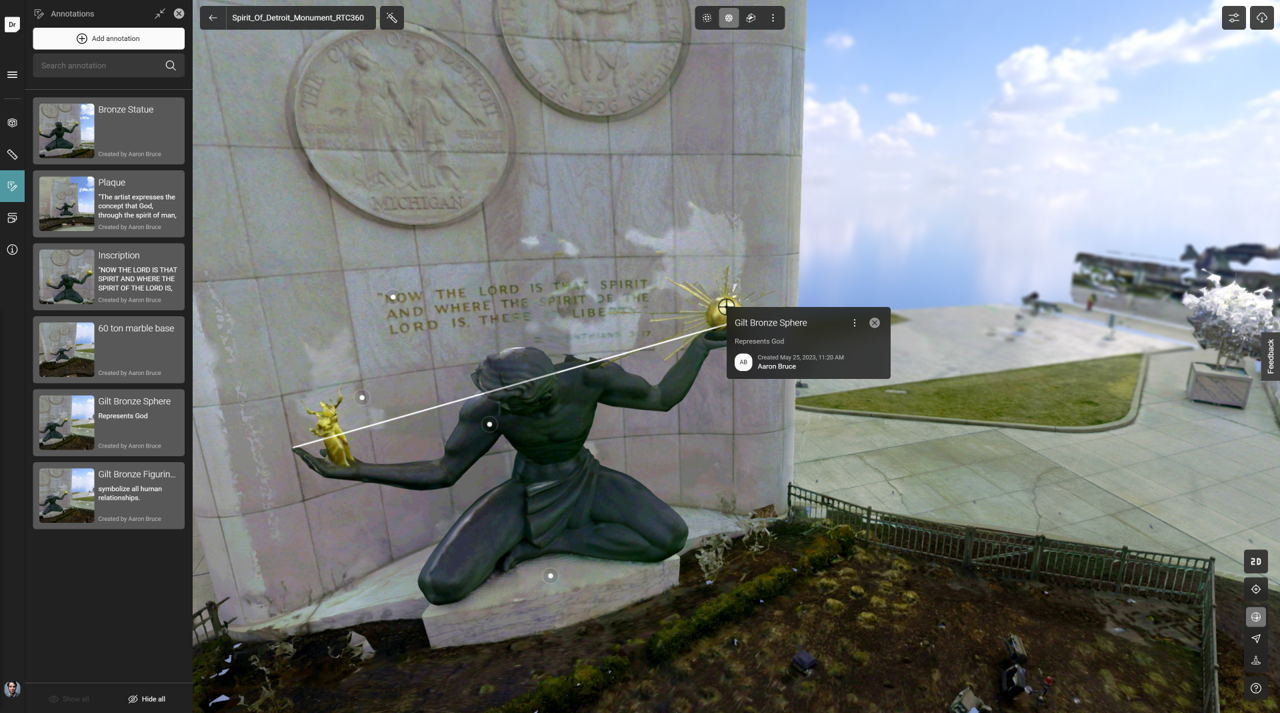

Ha egy bizonyos pontot meg szeretnénk jelölni vagy hozzáfűznénk további információt, akkor a Geotagelési lehetőséget hívjuk elő a bal oldali menüből.

Egy további funkció a különböző „Túrák”, vagyis 3D berepülések létrehozása. Itt rögzíthetünk egyedi berepülést, vagy előre definiált, szabályos minták közül is választhatunk. Ilyen például az U alakzat vagy egy szabályos körberepülés. Ezekkel látványos videókat készíthetünk állományainkról, amiket ki is tudunk menteni MP4 formátumban.

Részletes termékbemutató videó itt érhető el.
