Talajradar technológia a gyakorlatban
MIRE IS HASZNÁLHATÓK A KÖZMŰKUTATÓ ESZKÖZÖK?
Ebben a cikkben a technológia alapjait tárgyaló posztunk folytatásaként bemutatjuk a talajradarok egyedi hardveres megoldásait, valamint, hogy mit kezdhetünk a terepen gyűjtött adatokkal, azok hogyan dolgozhatók fel modern szoftverek támogatásával.
Hardveres fejlesztések – EST technológia
A legújabb hardveres fejlesztések eredménye az EST technológia („End-Fire Synthetic Transmission”). Ez a technológia az IDS GeoRadar által fejlesztett speciális antennaelrendezésre és jelfeldolgozási módszerre utal, amely több fontos előnyt kínál a hagyományos GPR (Ground Penetrating Radar) rendszerekhez képest.
Az EST technológiával rendelkező eszközök mélyebbre látnak, mint a hasonló mérési paraméterekkel ellátott társai, mindemellett nagyobb felbontást biztosítanak a sekélyebb talaj-régiókban is. A EST technológiát alkalmazó csúcskategóriás IDS Stream DP talajradar egy úgynevezett array radar rendszer, ami azt jelenti, hogy nem csak egyetlen antennával rendelkezik, mint a belépő szintű modellek, hanem összesen 30 csatornán képes adatok rögzítésére.

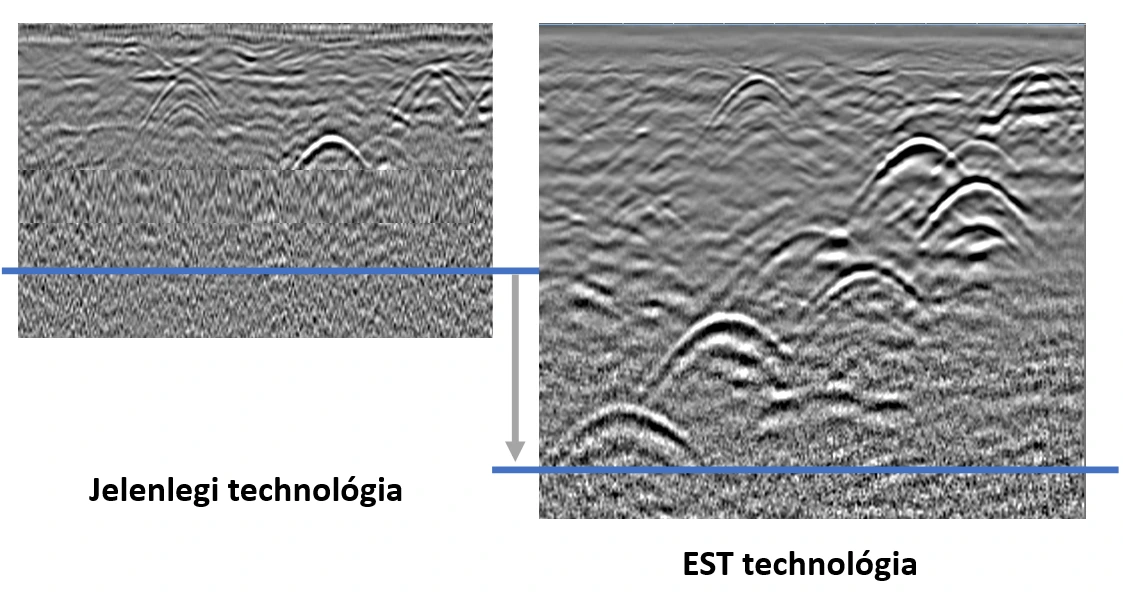

Hagyományos és EST technológia összevetése
Mit jelent az EST technológia a gyakorlatban?
– Az antennák a mozgásirány mentén, egymás mögött helyezkednek el (nem egymás mellett, mint sok más GPR-ben), mely kialakítás segít az előre irányuló hullámterjedés optimalizálásában, ezzel javítva a rendszer hatékonyságán.
– A rendszer a jelkibocsátás és -érzékelés módját digitálisan szimulálja és optimalizálja, ami lehetővé teszi a nagyobb penetrációs mélységet, és a legjobb felbontást, valamint a zavaró jelek (pl. felszíni reflexiók) hatékonyabb kiszűrését.
Mindennek köszönhetően olyan adatmennyiség áll rendelkezésre, ami nagyon nagy felbontást biztosít a hossz-szelvényekből összeálló tomográf térképnézetnek, és utat nyit a mesterséges intelligencia általi adatkiértékelésnek is.
A mérések feldolgozása – irodai szoftver csomagok
Talán ennél is nagyobb fejlődésen mentek át az utóbbi időben a mért adatok kiértékelésére használt irodai alkalmazások. A legújabb talajradarok utófeldolgozó szoftvere, az IQMaps átláthatóan képes megjeleníteni a terepen gyűjtött adatokat, könnyen átláthatóvá téve a mérési eredményeinket.
Az adatfeldolgozás menete
A hossz-szelvényeket, az abból összeálló tomográf térképet, és egy tetszőleges helyen felvehető keresztszelvényt egyszerre jelenít meg a szoftver, ezek segítségével könnyen értelmezhetővé válik a mért adat. Bármely nézetben kattintunk egy számunkra kiértékelésre érdemesnek tartott pontra, a másik két nézet egyből igazodik ehhez, ugyanazt az adatfelvételi helyet megjelenítve, mint amire eredetileg kattintottunk.
A hossz-szelvényeken mindig az úgynevezett hiperbolákat keressük, így képződik ugyanis a radar tolási irányára merőleges közmű nyomvonal. Ha kiválasztunk egy adott hiperbolát, a tomográf térképnézetben a program egyből a feltételezett nyomvonalra és a megfelelő mélységre ugrik, aminek köszönhetően egyszerűen ellenőrizhetjük, hogy a hossz-szelvényben lévő hiperbola valóban egy vonalas létesítmény-e.
Ha meggyőződtünk arról, hogy tényleg egy közmű nyomvonallal van dolgunk, a nyomvonalat egy 3D vonallánccal tudjuk reprezentálni, amit a következő lépés során különböző formátumokban tudunk exportálni (például dxf). Az eredményként előálló állományok tetszőleges vetületi rendszerekben helyezhetők el, köztük a Magyarországon általánosan használt EOV-be is.

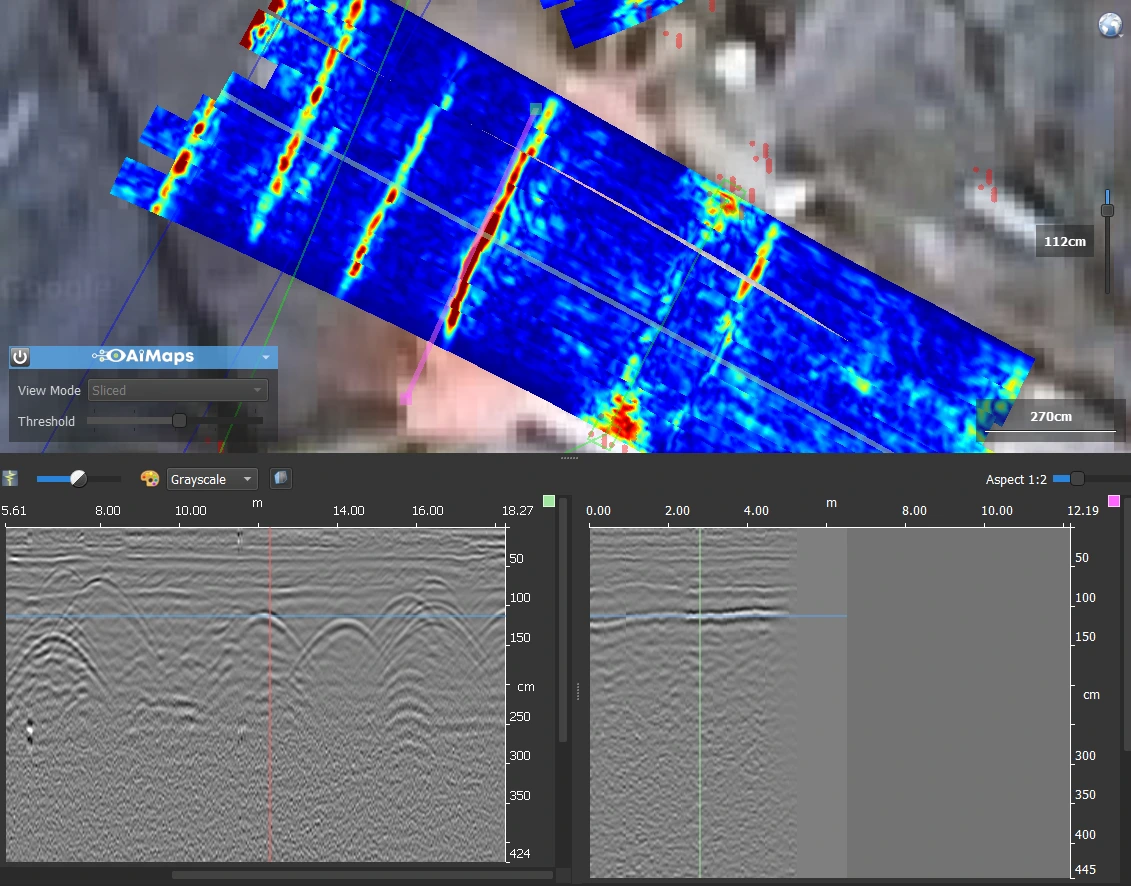

Szoftveres adatmegjelenítés – IQMaps
Mesterséges intelligencia alkalmazása
A feldolgozás hatékonyságának növelése érdekében, valamint nagy, „manuális” kiértékeléssel már rendkívül sok időt igénybe vevő területek kiértékelésére a mesterséges intelligencia segítségét is igénybe tudjuk venni. A legújabb szoftveres fejlesztéseknek eredménye az AIMaps, az IQMaps irodai szoftverbe beépülő plug-in, melynek segítségével a mért adatinkat a felhőbe töltve és ott egy AI által feldolgozva, végül az eredményeket az IQMaps-be visszatöltve egy új nézethez juthatunk.
Ezen új nézetben a feltárt közműhálózat modellezett testekből álló rendszerként jelenik meg, teljes mértékben kiküszöbölve a fent már vázolt emberi interakciót.
Az AIMaps használatához természetesen elengedhetetlen a megfelelő adatsűrűség, így ennek használata csak a felsőkategóriás, többantennás radarok esetében lehetséges. Egy-antennás rendszereknél egész egyszerűen nem tud annyi adat keletkezni, amiből az algoritmusok megfelel eredménnyel tudnának dolgozni.

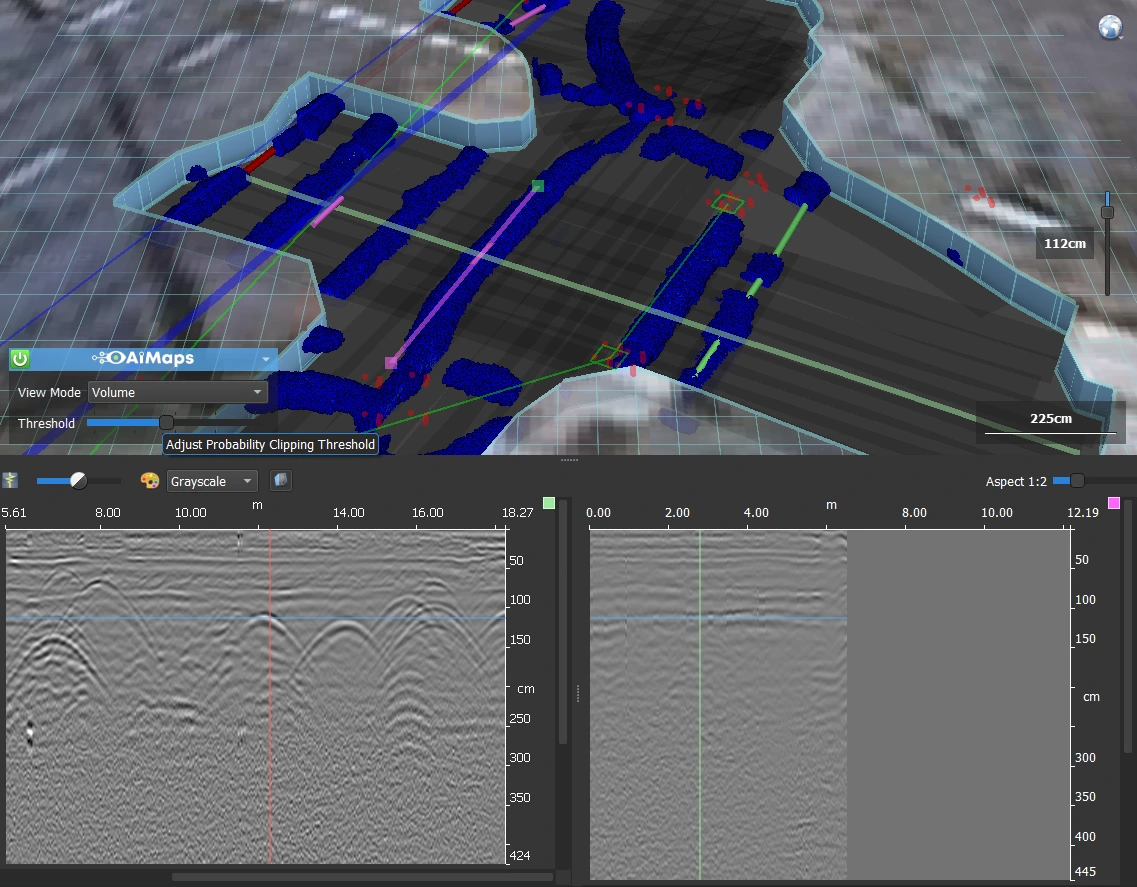

AIMaps használatával kiértékelt mérés
Összegezve, jól látható az a trend, mely a talajradar technológia folyamatos fejlődését eredményezi, egyre nagyobb teret adva a felhasználásra, egyúttal folyamatosan bővítve a felhasználói kört is. Jóllehet, a felmérések alapját képző fizikai alapelvek változatlanok, de a hardveres és szoftveres fejlesztések, kiemelten a mesterséges intelligenciás feldolgozás olyan új tereknek és lehetőségeknek nyitott kaput az utófeldolgozás területén, ami által az adatok kiértékelése sokkal egyszerűbbé és hatékonyabbá válik már most is. A jövőben számíthatunk arra, hogy a talajradarok használata egyre elterjedtebb és általánosabb lesz.
