Innovatív P2P technológia a Leica Geosystems-től

Dolgozz gyorsan és biztonságosan egy álláspontból

Számos oka lehet annak, hogy egy egyszerű, közvetlen távolságmérés nem elegendő a mérési feladat elvégzéséhez. Vagy nehezen elérhetőek a mérendő távolságok (pl. létrán vagy tetőre mászva) vagy ha bonyolultabb geometriákat kell rögzíteni, ahol a mért pontok háromdimenziós helyzete fontos. Ez vonatkozik például a nem téglalap alakú helyiségekre, azokra a pontokra, amelyek nem egy síkban helyezkednek el vagy amikor a geometriákat úgy kell rögzíteni, hogy azokat később importálni lehessen egy CAD programba további feldolgozás céljából.

Az ilyen mérések nagyon időigényesek, segéderőt vagy alapvetően kifinomultabb mérőeszközöket igényelnek. Ez plusz időt jelent, és mindenekelőtt további költségekkel jár.

Erre a kihívásra ad innovatív megoldást a Leica P2P technológiája, mely lehetővé teszi bármely két, távoli pont közötti távolság gyors és egyszerű megmérését. Nem szükséges azzal sem foglalkozni, hogy a mérések derékszögben történjenek vagy hogy a mérési pontok egy síkban legyenek: a pontos, megbízható eredmények minden felállásban biztosítottak.

A P2P technológiának köszönhetően akár összetett formájú területek is könnyedén mérhetők egy helyről. A P2P technológia további előnyt is kínál az adatok CAD formátumban való elérésével, így azok bármely tervező szoftverben tovább használhatók, szerkeszthetők.

P2P adapter technológia

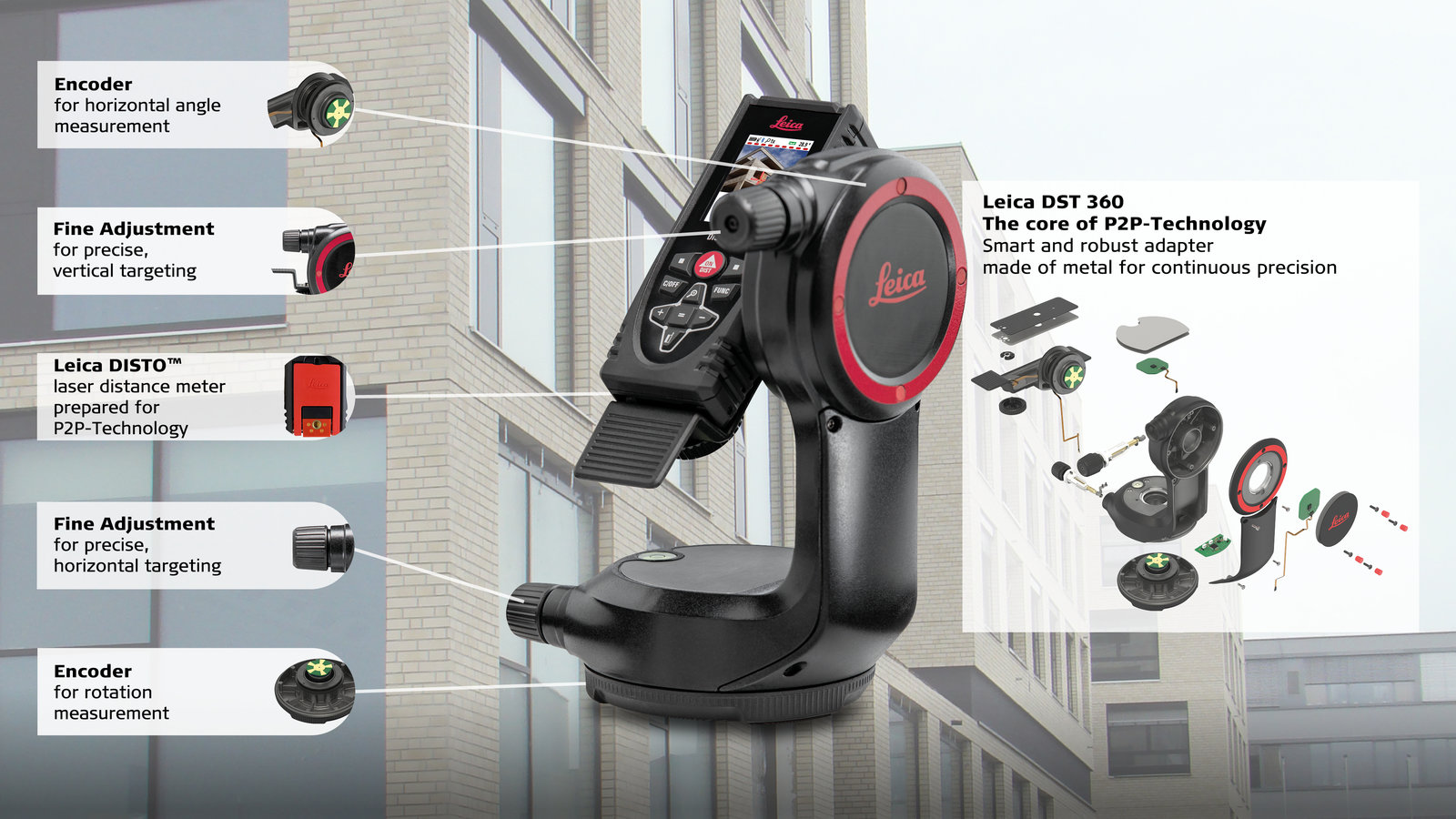

Az új, fejlett és kompakt szenzorok használatával a távoli mérésekhez szükséges szög-értékek ± 0,1°-os pontossággal határozhatók meg. Mivel az érzékelők passzívan, azaz szinte energiafogyasztás nélkül működnek, a tápellátást a Leica Disto / BLK3D aranyozott rugós érintkezői biztosítják. A Leica DST 360 adapter mérési információinak kommunikációja is ezeken az érintkezőkön keresztül történik. Az integrált libella az adapter nagyjábóli vízszintbe állítására szolgál csupán. A mérés szempontjából releváns pontos szintezést a Leica Disto-ba / BLK3D-be integrált dőlésérzékelő végzi: a mérési sík meghatározása az adapterbe helyezett lézertávmérő kétszeri, 90°-os elelfordításával történik.

Az egység többszörös mechanikus rögzítése és a nyomatékhatárolóval ellátott rögzítőcsavar (túlhúzás esetén a csavar elfordul) biztosítja az esetleges mérési eltérések minimalizálását. Az adapter öntött alumíniumból készült, ami különösen hosszú élettartamot garantál – még gyakori, intenzív használat mellett is.

Mivel a mérési pontok pontos célzása természetesen közvetlenül befolyásolja a pontosságot, a Leica DST 360 vízszintes és függőleges finombeállító csavarokkal rendelkezik. A csúszó tengelykapcsoló lehetővé teszi a durva irányzást kézzel, míg a finom beállítást a csavarokkal tehetjük meg.

Pontosság

Pusztán technikai szempontból a pont-pont (P2P) mérés pontossága alapvetően a távolságmérő és a vízszintes vagy függőleges szögérzékelő pontosságától függ. Mivel a Leica Disto dőlésérzékelőjének kalibrálása a szintezési folyamat során történik, ez szinte elhanyagolható. Ez tipikusan 5 mm-es eltérést eredményez a P2P mérésnél 5 m-es mérési távolság mellett, mely aztán a távolsággal arányosan változik. Tipikus pontosságról beszélünk, vagyis ez az eltérés általában a legtöbb mérést jól jellemzi.

A P2P méréseknél azonban különös jelentősége van a mérési pontok irányzásának, valamint a geometriai elrendezésnek. Az irányzási hibák természetesen közvetlenül tükröződnek a pontosságban. A lézerpont megfelelő helyzetét érdemes a digitális kamera alapú Pointfinder nagyításának (zoom) maximalizálásával, vagy ha megoldható, a mérendő felületen közvetlenül ellenőrizni. Továbbá, ha a lézerpont derékszögben éri a célt, az mindenképpen előnyös. Ha a lézer laposabb szögben érkezik be, a lehetséges mérési eltérés is megnő.

További alkalmazások

Egyszerű P2P mérés

A ferde objektumok hosszának meghatározásához egyszerűen célozz meg és mérj megkét távoli pontot. Az eszköz ezután kiszámítja a két pont közti távolságot, és az eredmény azonnal megjelenik a kijelzőn.

Szintezett P2P mérés

Ha a készülék vízszintbe van állítva, a magasságkülönbség, a vízszintes távolság és a két mért pont közötti dőlés is kiszámítható és megjeleníthető a kijelzőn. A felhasználóbarát funkcionalitás nagyon egyszerűvé teszi például a tető hosszának és szélességének mérését.

 Összetett területek mérése

A vízszintes, függőleges vagy akár ferde felületek adatai kényelmesen rögzíthetők egy álláspontból a P2P technológia segítségével. A szabálytalan padlók, egyenetlen falak, mennyezetek és ferde tetők gyorsan és egyszerűen mérhetők.

Szögmérés

P2P-t használva három méréssel villámgyorsan számíthatók és ellenőrizhetők tetszőleges szögértékek. A távmérő magát a szöget, továbbá az első és második szakasz hosszát is megjeleníti.

Haladó funkciók és vizualizáció

Készíts alaprajzokat és falelrendezéseket

A Disto Plan vagy BLK3D Mobile alkalmazások speciális funkciói a P2P technológiával kombinálva lehetővé teszik részletes tervek és elrendezések készítését, beleértve az ajtók és ablakok mérethelyes felmérését – még szabálytalan alaprajzok és egyenetlen falvastagságok esetén is.

A 3D mérési pontokat a szoftver automatikusan 2D tervekké dolgozza át. A tervek ezután CAD-adatként exportálhatók.

Nézd meg a videót is !

⬇ ⬇ ⬇

Határozz meg könnyedén térfogat értékeket

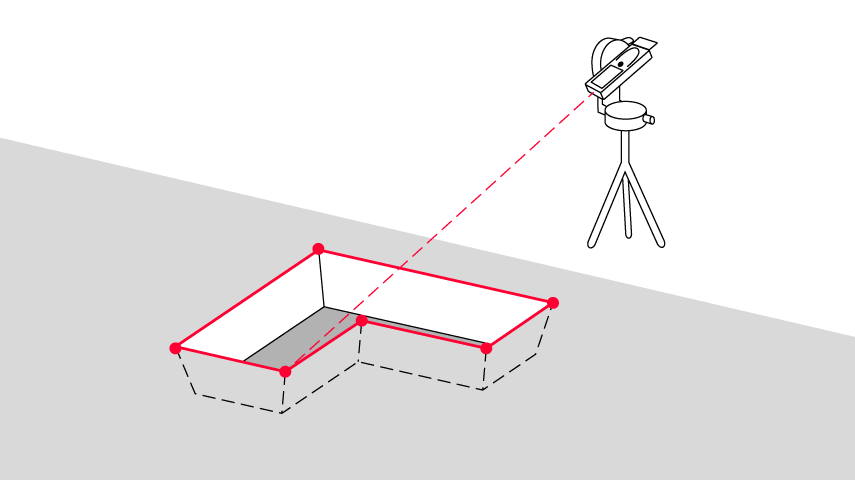

Adott földmunka térfogata a Disto Plan alkalmazás segítségével könnyedén kalkulálható. A P2P technológiával kombinálva ez a funkció összetett térfogatmérési eredményeket tud szállítani a földmunka felső és alsó szintje közötti lejtő dőlésszögének felhasználásával.

Nézd meg a videót is !

⬇ ⬇ ⬇

Teljesértékű 3D felmérés

A Leica BLK3D és a DST360 adapter segítségével egyszerűen mérhetünk fel pontokat, vonalakat/vonalláncokat vagy épp tetszőleges törésszámmal rendelkező zárt alakzatokat, melyeket aztán egy vonatkozási rendszerben kezelve, már a terepen kiértékelhetünk, nevezetes nézeteket jeleníthetünk meg, majd a munkafolyamatunk következő lépéseként teljesértékű CAD állományként exportálhatjuk.

Nézd meg a videót is !

⬇ ⬇ ⬇

Tökéletesen felkészítve a CAD alkalmazásokra

Jól szervezett DXF adatok

A P2P technológiával rögzített mérési adatok DXF formátumban tárolhatók az eszköz memóriájában, és USB interfészen keresztül letölthetők a további CAD-alapú feldolgozás érdekében. Az adatok alaprajzként, homlokzatrajzként (2D CAD fájlok) vagy 3D modellként (3D CAD fájlok) érhetők el. Ez leegyszerűsíti a tervek elkészítését és az objektumok minőségellenőrzését.

Valós idejű adatátvitel

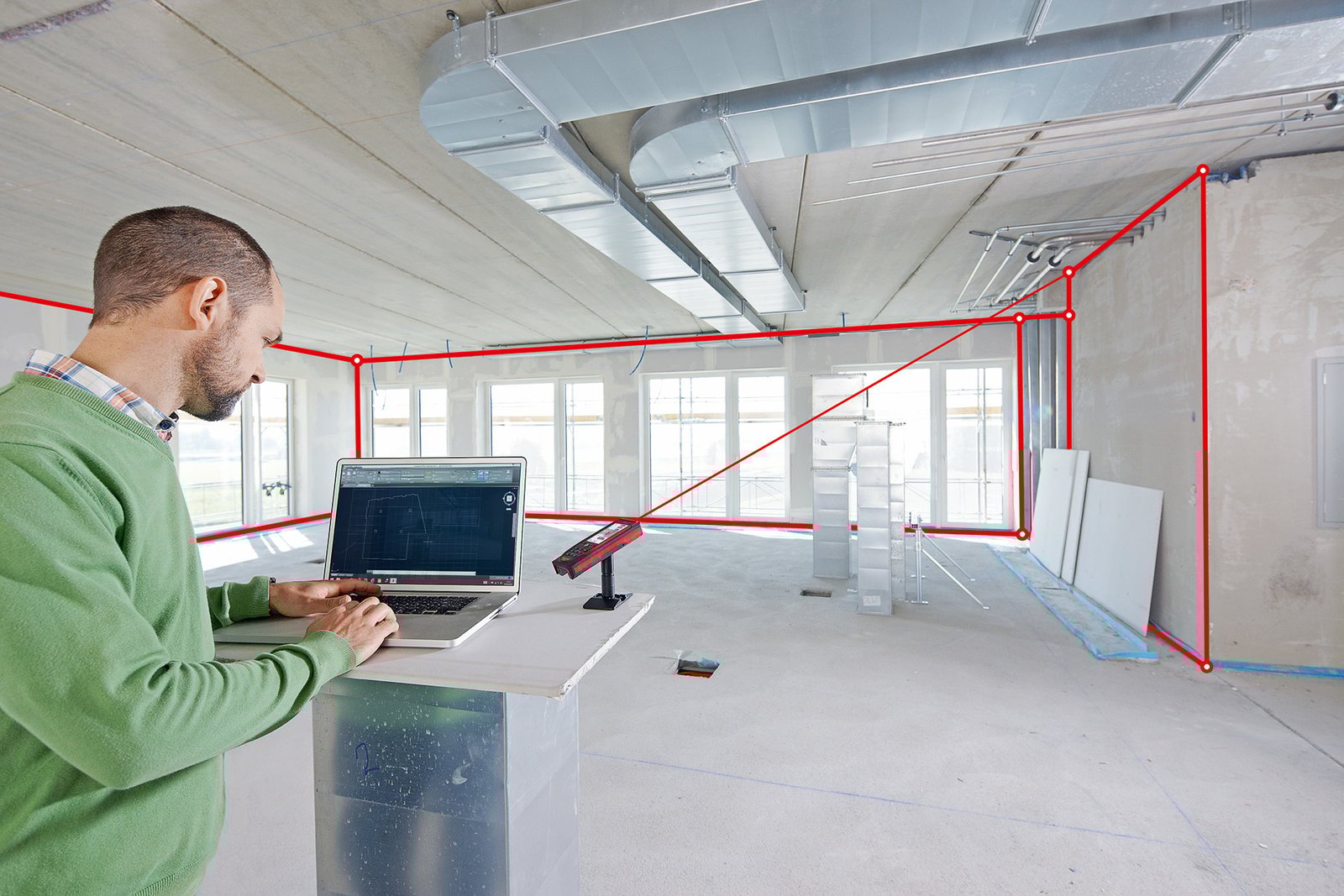

A P2P technológiával rögzített mérési adatok közvetlenül a helyszínen átvihetők egy hordozható eszközre, és bármely CAD szoftverben feldolgozhatók. Ez különösen hasznos nagyobb projektek esetén, mivel a rögzíthető pontok száma korlátlan.

Esettanulmányok

A mérési megoldás tetőfedők számára

Esettanulmányunkban Ralf Wagenknecht, tetőfedő mester mutatja be, milyen kihívások oldhatók meg a P2P technológiával, valamint azt, hogy hogyan takarítja meg a munkaidő 50%-át.

Nézd meg a videót

⬇ ⬇ ⬇

Napelem felmérés egyszerűen

Tekintsd meg, hogy hogyan segít Doug Sabettinek megőrizni dolgozói biztonságát a Leica Disto S910 lézeres távolságmérő.

Nézd meg a videót

⬇ ⬇ ⬇
